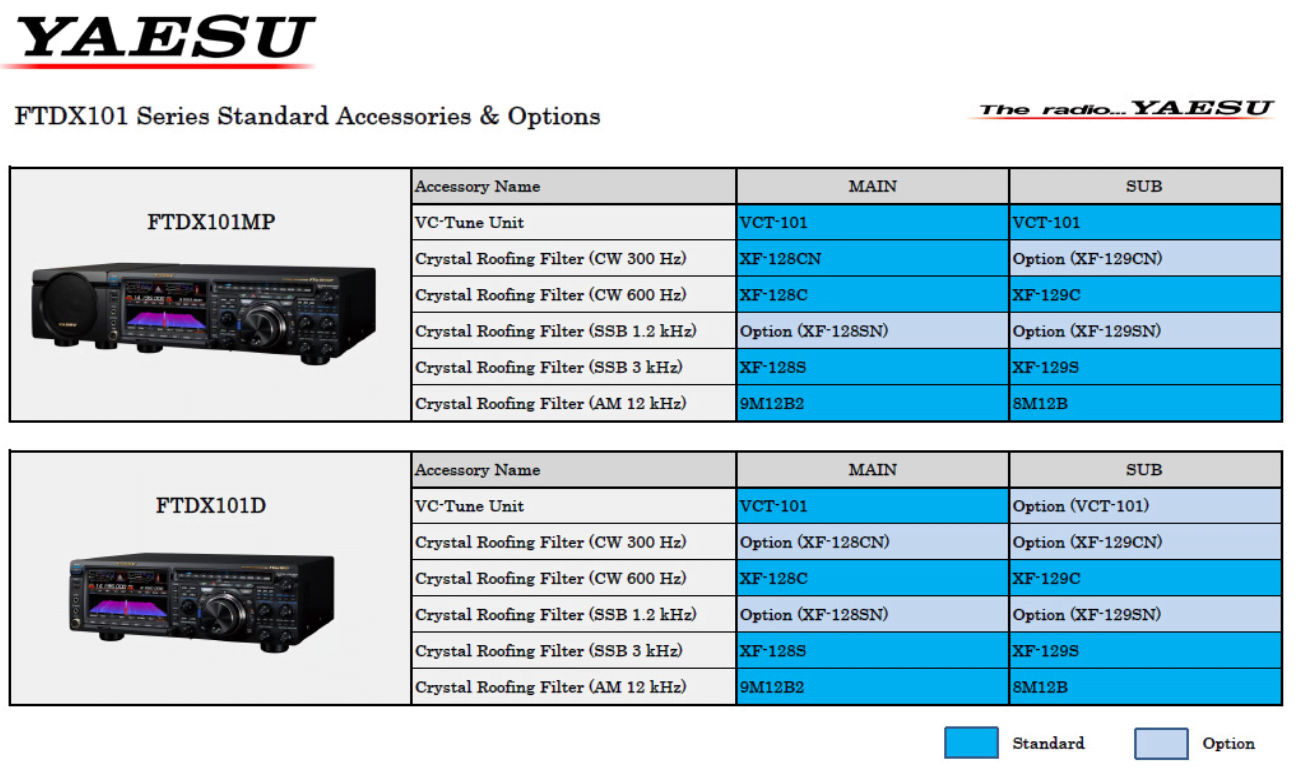

DescriereYaesu FTDX-101MP (contine toate filtrele montate VCT-101) Numărul „101” a fost folosit de mulți ani de către producătorul japonez Yaesu pentru a desemna produsele de top în transceiver-uri cu unde scurte. În onorabila tradiție a FT-101B, FT-101E, 101ZD etc. din anii 1970 și 1980, Yaesu continuă acum această serie cu FT-DX101D (100W) și FT-DX101MP (200W). FT-DX101MP este dedicat fondatorului Sako Hasegawa ca omagiu.Conceptul FT-DX101 este un hibrid foarte interesant dintre cea mai recentă tehnologie SDR cu scanare directă și tehnologia clasică și dovedită a mixerului. Pe de o parte, semnalul HF este digitalizat, așa cum este tipic pentru SDR, direct după un pre-filtru complex (bandă simultană), pe de altă parte, există o cale de semnal paralelă pe care semnalul este amestecat până la un IF de 9 MHz după același prefiltru și apoi digitalizat. Această abordare în două direcții deschide multe posibilități: în acest fel, lucruri precum un spectru larg (maxim 1 MHz) și o diagramă a cascadei pot fi afișate fără compromisuri, oferind în același timp cele mai bune proprietăți ale receptorului pentru selecția prim-planului. Acest lucru se datorează faptului că ramura de recepție prin etapa IF este echipată cu filtre de acoperiș. Iată lățimi de 600 Hz,Proprietățile excelente ale receptorului FT-DX101 sunt obținute, printre altele, prin pre-filtre bune. Pe de o parte, Yaesu a instalat aici 15 filtre cu bandă fixă, dar opțional poate fi activat și un filtru însoțitor. Filtrul care se deplasează de-a lungul este reglat de un condensator variabil variabil care este controlat de un motor pas cu pas în miniatură foarte precis. De aici și numele „VC (Variable Capacitor) Tuning”. Yaesu specifică o atenuare de până la -70dB pentru suprimarea semnalelor nedorite. Acest lucru are ca rezultat un domeniu dinamic de blocare de top (BDR) de 150 dB la o distanță de semnal de 2 KHz cu un interval dinamic de 120 dB (RMDR).Pentru a activa toate tipurile de trafic DX, FT-DX101 oferă două receptoare complet independente, echivalente (principal și sub-band). Fiecare receptor este echipat cu binecunoscutul sistem DSP pentru filtrarea semnalului LF. Pot fi utilizate filtre individuale de zgomot și zgomot, fiecare receptor are propriul set de lățimi de filtru reglabile. Afișajul poate fi extins în mod corespunzător la două reprezentări ale cascadei, care pot fi afișate una lângă alta sau una peste alta. Acest lucru are ca rezultat și binecunoscutul sistem cu două ieșiri AF independente, astfel încât să puteți avea ieșirea principală și sub VFO separat la căștile stereo. Acest lucru este foarte util atunci când se caută o stație rară în modul split.Yaesu FT-Dx101 reprezintă, de asemenea, un amestec reușit de idei încercate și testate și noi în ceea ce privește elementele de control. Legendarul FT-1000MP avea deja un buton VFO cu un inel de reglaj extern suplimentar. Acest inel poate fi găsit pe „101” și servește aici funcții ușor comutabile: reglare fină pe VFO principal, reglare pe sub-VFO, reglare VC și clarificator. Panoul tactil mare și colorat este utilizat pentru multe alte funcții care pot fi accesate prin intermediul tastelor soft. Prin atingerea spectrului puteți modifica frecvența direct, atingând frecvența vă permite să introduceți frecvența direct, etc. Afișajul poate fi variat în culori și reprezentări pentru a se potrivi gustului dumneavoastră personal. De asemenea, Yaesu deschide un nou drum atunci când vine vorba de alegerea unei formații. Butoanele sunt aranjate foarte clar unul lângă altul, deci benzile de 60 și 4 m au propriul buton. LED-urile colorate de deasupra și dedesubtul butoanelor panglicii indică atribuirea principalelor și sub-VFO-urilor.FT-DX101 este oferit în două versiuni:FT-DX101 D : putere de transmisie 100W, fără alimentare, necesită alimentare de 13,8V, 22A, unitate VCT-1 numai pe banda principală, bandă principală a filtrului CW de 300 Hz: opțiune, sub-bandă a filtrului CW de 300 Hz: opțiune, Banda principală a filtrului CW 600 Hz: inclusă, subbanda filtrului CW 600 Hz: inclusFT-DX101 MP : Putere transmisie 200W, incl. Ext. Difuzor, inclusiv sursa de alimentare de 48V în carcasa difuzoarelor, unitate VCT-1 pe banda principală și sub-bandă. Banda principală a filtrului CW de 300 Hz: inclus, Banda principală a filtrului CW de 300 Hz: opțional, Banda principală a filtrului CW de 600 Hz: inclusă, Banda principală a filtrului CW de 600 Hz: inclusăCaracteristici și funcții FT-DX101160-10m 6m 4m (doar 4m recepție)SDR hibrid: Eșantionare directă Down Mixer / SDRPutere transmisie 100W (versiunea D)Putere transmisie 200W (versiune MP)Filtru de acoperiș IF de 9 MHz: 12 kHz, 3 kHz, 600 Hz15 filtre de bandă preselector simultan (reglare VC)Doi destinatari independențiModuri de operare: LSB, USB, CW, RTTY, PSK, AM, FM ( Moduri de date)Convertor A / D de 18 bițiOscilator local de 400 MHz foarte zgomotosAfișaj color de 7 „cu funcție tactilăReglare VFO multifuncționalăClarificator RX / TXOperațiune divizată± 0,1 ppm TCXOVot automat CWDecodoare RTTY, CW, PSK3199 de amintiri, etichetare alfanumerică de 12 cifre5 sau 10 amintiri rapide9 perechi de memorie pentru marginile de scanareDifuzor încorporat deasupra (versiunea D)Difuzor lateral în carcasă (versiunea MP)Două porturi USB în față (tastatură etc.), un port USB în spate (control CAT)Slot pentru card de memorie SDConexiune DVI-D pentru monitor externInterfață serială RS-232Livrarea include FT-DX101MPFT-DX101MP model UEmanuale tipărite și diagrame de circuitDifuzor SP-101 cu sursa de alimentareMicrofon portabil SSM-75GCablu DCPiese mici (siguranțe, prize, suport microfon)FTDX101MP: accesorii standard și accesorii opționaleNume accesoriuPRINCIPALSUBUnitate de reglare VCVCT-101VCT-101Filtru de acoperiș din cristal (CW 300Hz)XF-128CNOpțiune (XF-129CN)Filtru de acoperiș din cristal (CW 600Hz)XF-128CXF-129CFiltru de acoperiș din cristal (SSB 1,2 kHz)Opțiune (XF-128SN)Opțiune (XF-129SN)Filtru de acoperiș din cristal (SSB 3kHz)XF-128SXF-129SFiltru de acoperiș din cristal (AM 12kHz)9M12B28M12BApreciază:Apreciază Încarc...
